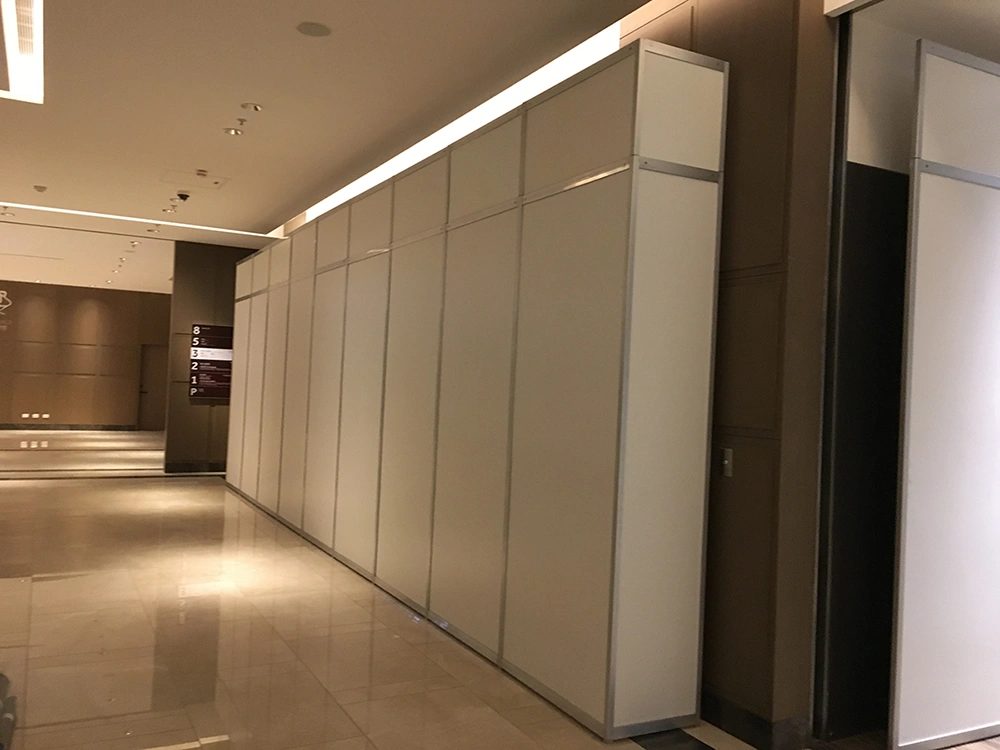

PARTITION隔板：後支撐準則

  • 有靠牆：後支撐寬2m為1格，可間隔2m施作/鑄鐵壓重2m需放置1個
    • 結構高4m以內/後支撐深0.5m以上
    • 結構高3m以內/後支撐深0.35m以上

※隔板搭設請以室內為主，不建議於戶外使用。

  • 獨自站立-後支撐寬1m為1格 /鑄鐵壓重1m需放置1個
    • 結構高4m(以內)/後支撐深1m(以上)
    • 結構高3m(以內)/後支撐深0.5m(以上)

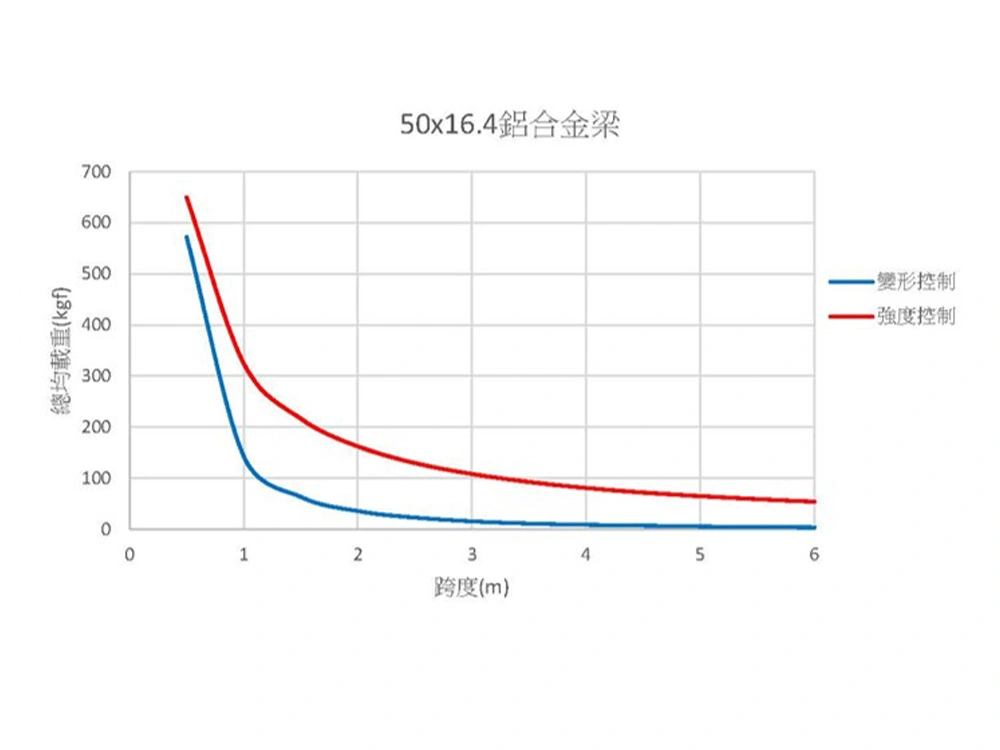

隔板-鋁樑載重數據：以上為賴映宇結構技師提供數據

假定鋁合金為6082-T6，容許變形量為L/240 的前提

集中載重

均佈載重

MAXIMA類鋁合金方柱80mm：結構安全計算準則

※MAXIMA搭設建議以室內為主，若於戶外使用高度不可超過2.5m，且結構需要額外加強。

  • MAXIMA-後支撐準則：有靠牆
    • 後支撐寬2m或3m為1格，可間隔2m施作／鑄鐵壓重2m需放置1個。
    • 結構高4m(以內)／後支撐深0.5m(以上)
  • MAXIMA-後支撐準則：獨自站立
    • 後支撐寬2m或3m為1格／鑄鐵壓重2m需放置1個
    • 結構高4m(以內)／後支撐深1m(以上)
    • 結構高3m(以內)／後支撐深0.5m(以上)

※以上皆為有底板狀況，面寬最寬6m不落柱

MAXIMA方柱：載重數據參考

搭設方式建議依整體結構進行評估，並需同時考量場地相關限制

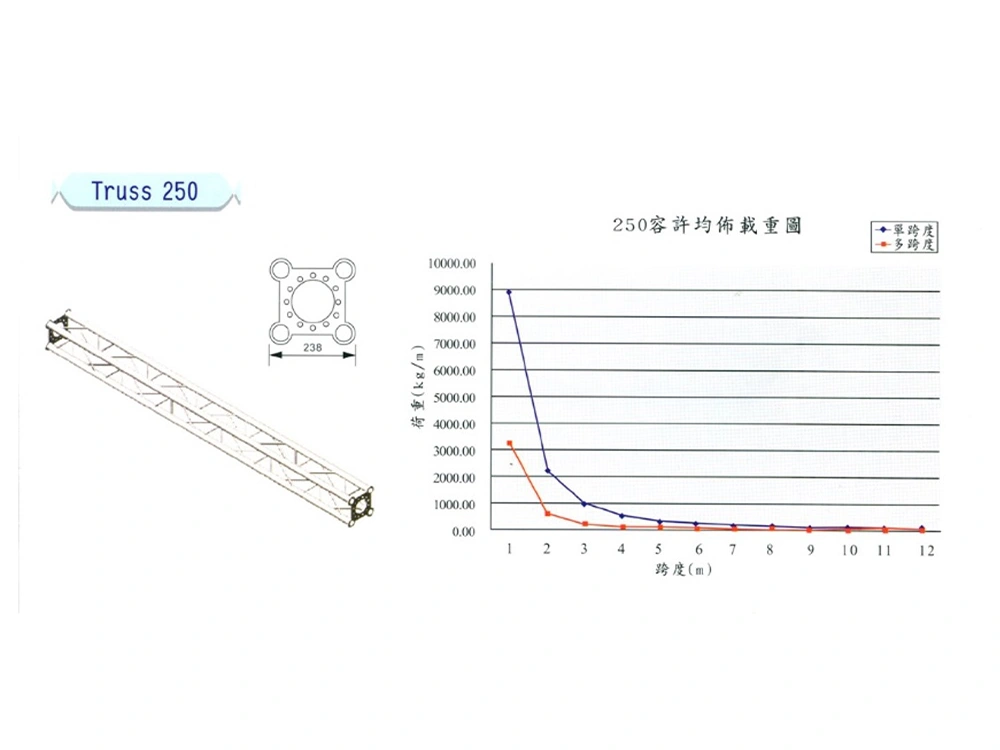

TRUSS鋁合金桁架：結構安全計算準則

※TRUSS搭設若現場風勢大，結構需要額外增加壓重。

TRUSS 後支撐準則參考

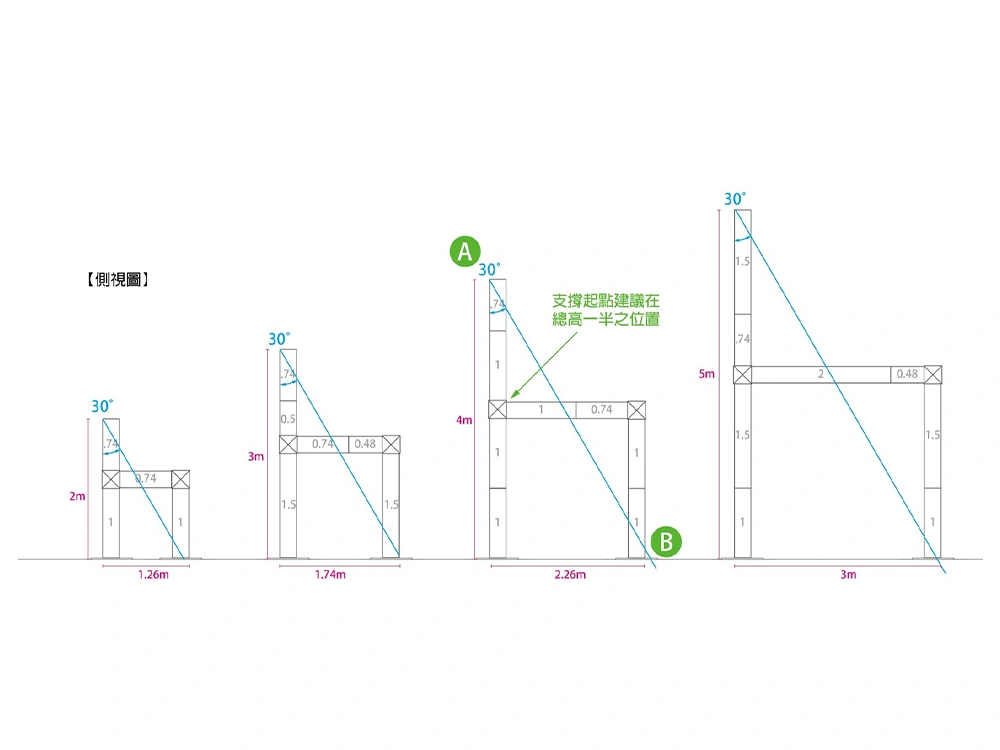

  1. 建議後支撐的A點(頂高)至B點(支撐落地點)夾角約30ﾟ
  2. 支撐起點建議在「總高之一半位置」較佳。
  3. 面寬內徑最寬可6m不落柱
總高 2m 3m 4m 5m
後支撐總深 1.26m 1.74m 2.26m 3m

※搭設方式建議依整體結構進行評估，並需同時考量場地相關限制
